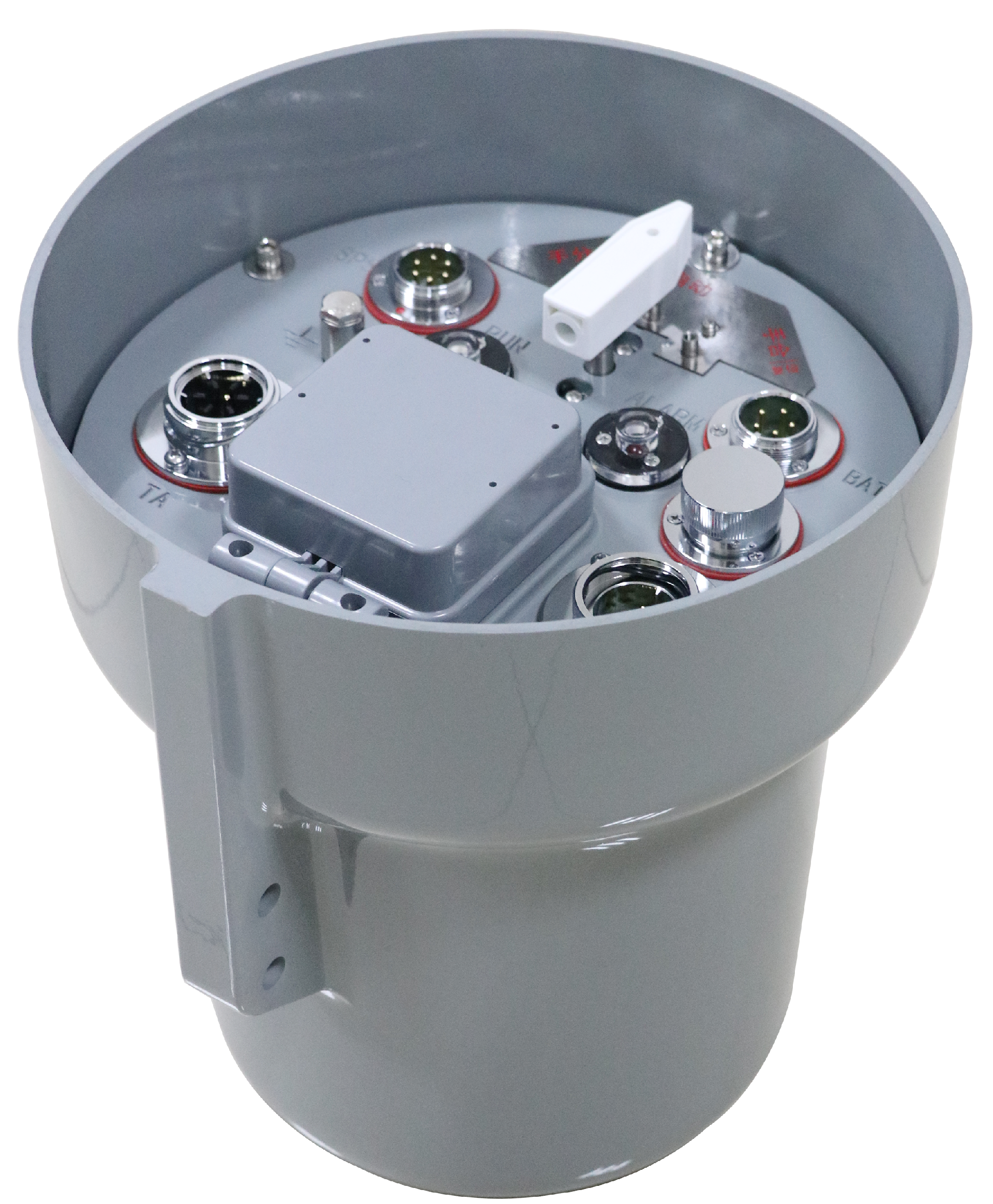

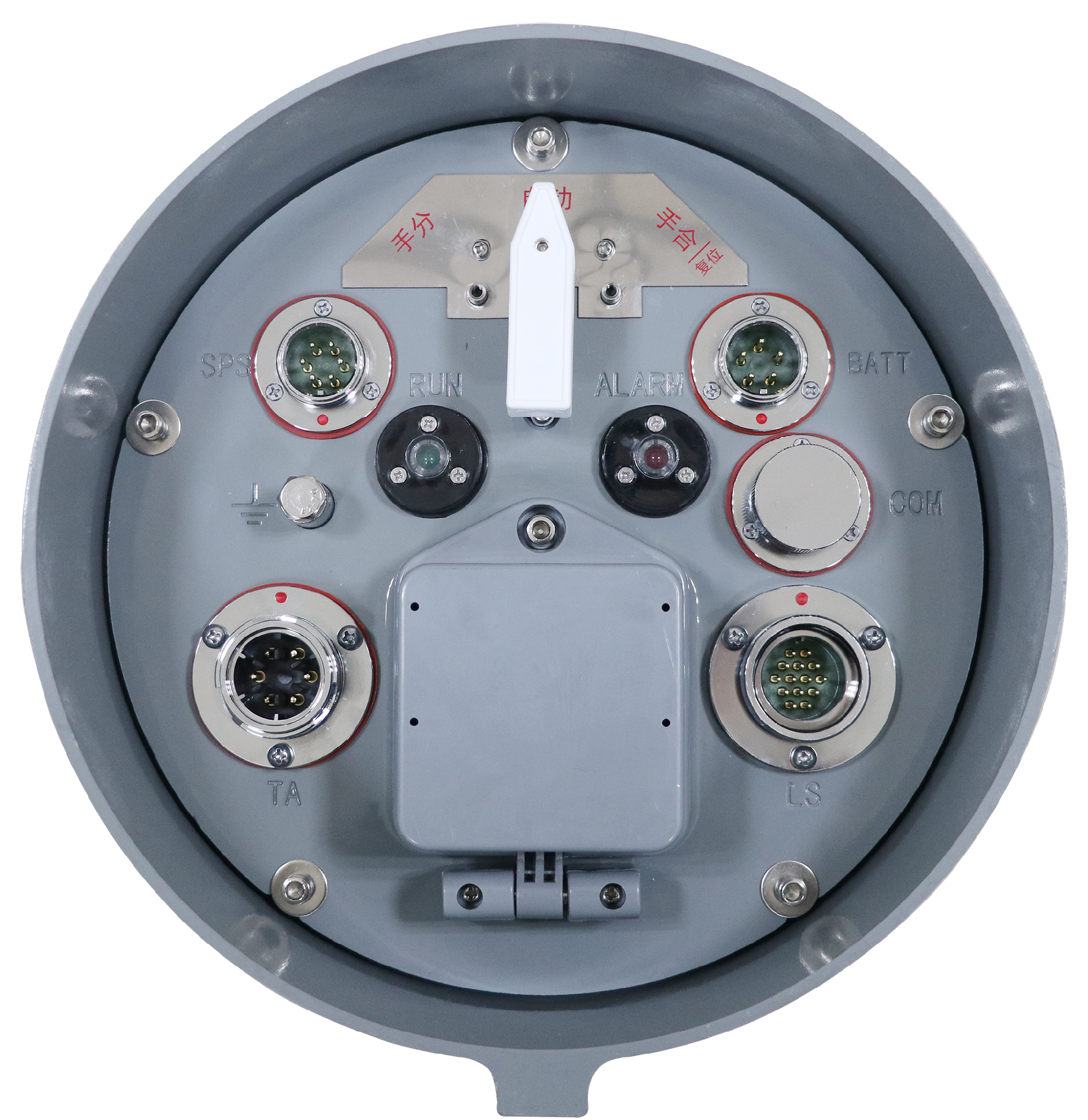

FTU-SFG03ZA型饋線終端

        隨著電力市場和經濟建設的發展，配電網供電可靠性已成為供電企業首先考慮的重要問題，為提高供電能力、保障供電質量，配電網自動化已成為一項十分緊迫的任務。

終端是針對10KV配電網中的柱上開關的監控和保護而研發的產品，具備故障檢測功能、保護控制功能和通信功能（配置通信模塊后），適與在10kV架空配電線路用戶進戶線的責任分界點處和符合要求的分支線路上安裝的開關配套。

        終端與柱上開關、電壓互感器組成成套設備，配套后可實現實現自動切除被控支線的單相接地故障和自動隔離被控支線的相間短路故障。



  • 測量控制功能

           交流遙測

           直流遙測

           電能量計量

           遙信

           遙控

  • 故障判斷及保護功能

          過流故障判斷

          過負荷判斷

          接地故障判斷

          涌流保護

          重合閘保護

          過流失壓跳保護

          非遮蔽保護

  • 數據處理及傳送功能

          實時測量數據

          狀態信息主動上報

          歷史數據統計

  • 通信功能

          網口通信

          串口通信

          無線通信

          遠方對時

  • 錄波功能

  • 饋線自動化功能

  • 自診斷、自恢復

  • 維護功能

  • 安全功能





性能分類參數名稱指標
軟硬件平臺軟件采用32位浮點型ARM處理器
硬件芯片采用工業級，采樣部分電阻電容采用低溫飄精密元件
交流模擬量交流模擬量數量單個終端支持8個交流模擬量接入
額定電壓AC100V/AC220V 50Hz
額定電流1A/5A 50Hz
電壓采樣精度0.5級
電流采樣精度0.5級
有功、無功采樣精度1級
回路功耗電壓每一回路的功耗 ≤ 0.5VA；電流每一回路的功耗 ≤ 0.75VA；
交流過載1.2In或1.2Un，連續工作；20In，允許持續1s
直流模擬量直流模擬量數量采集8個直流量通道分別是：后備電池電壓、儲能電壓、儲能電流、合閘電壓、合閘電流、分閘電壓、分閘電流
遙信遙信數目最大支持7個硬遙信（包含3個電源管理遙信）
遙信電源支持DC24V
分辨率≤2ms
防抖時間0~60000ms可設
遙控遙控路數最大支持1路遙控，每回路配置遙控量為2個（分閘/合閘控出）
觸點壽命通、斷額定電流不少于105次
觸點容量交流250V/5A、380V/2A或直流110V/0.5A的純阻性負載
錄波交流穩態錄波電壓相對誤差：0.05Un≤5.0% ， 0.1Un≤2.5% ，0.5Un≤1.0%，1.0Un≤0.5%，1.5Un≤1.0%
電流相對誤差：0.1In≤5.0%，0.2In≤2.5%，0.5In≤1.0%，1.0In≤0.5%，5.0In≤1.0%，10In≤2.5%
交流暫態錄波暫態錄波中最大峰值瞬時誤差不大于10%
數據存儲SOE記錄1024條記錄循環存儲
遙控記錄128條記錄循環存儲
錄波記錄交流64條記錄循環存儲、儲能4條記錄循環存儲、合分閘8條記錄循環存儲
定點數據記錄統計周期是從0點時刻開始，15分鐘記錄一節數據，一天記錄96節數據，統計數據是遙測點表里的前32個遙測數據
極值數據記錄統計周期是當日的每個小時的29分以及59分，統計數據是遙測點表里配置的前32個遙測數據其一天中極大值以及極小值
電源系統輸入電源AC220V 50Hz電源輸入，允許電壓容差-20%～+20%、頻率容差±5%，長期穩定輸出 ≥ 80W，瞬時輸出 ≥   500W，持續時間 ≥ 15s
通信電源輸出額定電壓選用24V，負載能力不小于16A，持續時間大于等于100ms
操作電源輸出額定DC24V，瞬時輸出   ≥ 48V/8A，持續時間 ≥ 15s
后備電源采用免維護閥控鉛酸蓄電池或超級電容；免維護閥控鉛酸蓄電池壽命≥3年，超級電容壽命≥6年
電源功耗裝置整機功率消耗不大于30VA（含線損模塊、非通信狀態的無線通信模塊，不含后備電源及其他通信設備）
通信以太網接口傳輸速率可選10/100Mbit/s全雙工
RS485通信接口傳輸速率可選1200bit/s、2400bit/s、9600bit/s
RS232通信接口傳輸速率可選1200bit/s、2400bit/s、9600bit/s
主站建立連接時間采用光纖通訊時，終端與主站建立連接時間小于30秒；采用無線通訊時，終端與主站建立連接時間小于60秒
產品功耗電壓回路不大于0.5VA
電流回路不大于0.75VA
直流功耗≤ 30VA
工作環境工作環境溫度-40 ℃～+75 ℃
工作相對濕度10%~100%
海拔高度不大于1000m;
對于安裝在海拔高度超過1000m的FTU應依據標準GB/T   11022-2011第2.3.2條規定執行；
最大絕對濕度35g/ m3
絕緣耐壓絕緣電阻輸入、輸出回路對地和各回路之間的絕緣電阻   ≥ 5MΩ（正常條件下測試）和 ≥ 1MΩ（恒定濕熱條件下測試）
絕緣強度電源回路、交流遙測回路、信號輸出觸點對地及交流遙測電壓回路對電流回路之間能承受額定頻率為50Hz、有效值為2.5kV，時間為1min的交流電壓試驗，無擊穿與閃絡現象
沖擊電壓電源輸入、輸出回路對地和各回路之間能承受1kV標準雷電波的短時沖擊電壓檢驗，在交流信號輸入端口施加±5kV，1.2/50μS標準雷電波，沖擊后工作正常
EMC性能快速瞬變脈沖群抗干擾度4級
靜電放電抗擾度4級
浪涌沖擊抗擾度4級
工頻磁場抗擾度4級
機械振動性能承受頻率及振幅頻率為2~9Hz，振幅為0.3mm，振動后設備各項性能均符合要求
承受頻率及加速度頻率為9Hz~500Hz，加速度為1m/s2，振動后設備各項性能均符合要求
設備可靠性平均無故障工作時間大于50000h
使用壽命大于8年
